Qual è il metodo di raffreddamento di un motore del ventilatore trifase?

In qualità di fornitore di motori per ventilatori trifase, spesso mi viene chiesto come vengono raffreddati questi motori. È un argomento cruciale perché un raffreddamento adeguato è essenziale per il funzionamento efficiente e duraturo di qualsiasi motore. In questo blog analizzerò i diversi metodi di raffreddamento utilizzati per i motori dei ventilatori trifase.

1. Aria - Raffreddamento

Il raffreddamento ad aria è uno dei metodi più comuni per raffreddare i motori dei ventilatori trifase ed è piuttosto semplice. L'idea alla base del raffreddamento ad aria è quella di utilizzare l'aria come refrigerante per portare via il calore generato dal motore.

Esistono due tipologie principali di sistemi di raffreddamento ad aria: autoventilati e ventilati esternamente.

Motori Autoventilati

I motori dei ventilatori trifase autoventilati hanno una ventola incorporata fissata all'albero del motore. Mentre il motore gira, l'albero gira e così fa la ventola. Questa ventola aspira l'aria ambiente e la soffia sulla superficie del motore. Il calore del motore viene trasferito all'aria, che poi lo trasporta via.

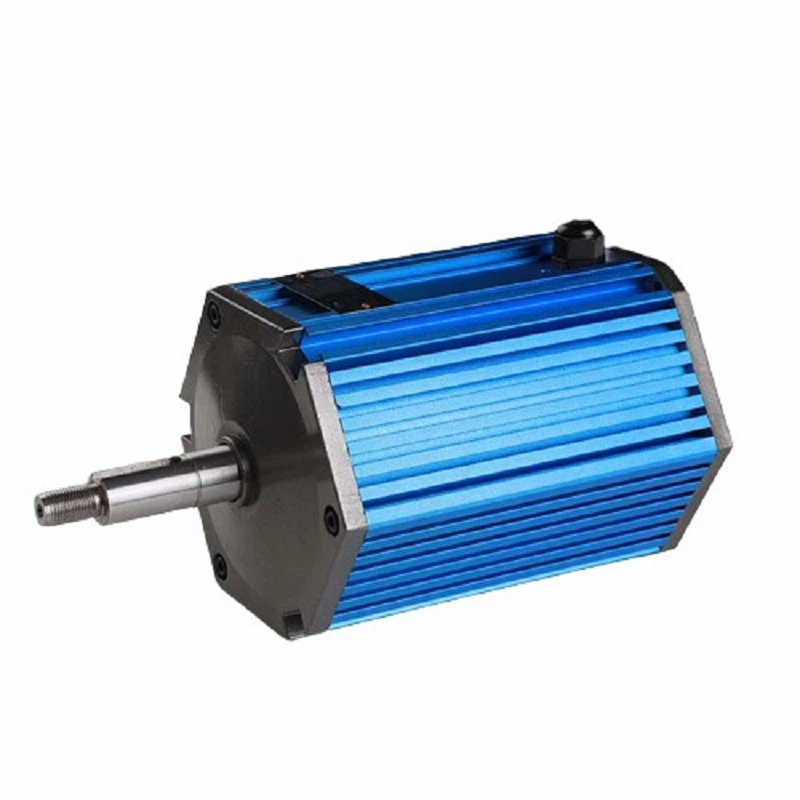

Questi motori sono semplici ed economici. Sono ottimi per le applicazioni in cui il motore si trova in un'area ben ventilata e non necessita di molto raffreddamento aggiuntivo. Per un esempio di motore che utilizza questo tipo di raffreddamento, puoi consultare il nostroMotore della ventola del dispositivo di raffreddamento dell'aria.

Motori ventilati esternamente

I motori ventilati esternamente, invece, fanno affidamento su una fonte d'aria esterna per raffreddarli. Invece di una ventola integrata, c'è un ventilatore esterno o un sistema di ventilazione che forza l'aria sul motore. Questo metodo può fornire un raffreddamento più efficiente, soprattutto per i motori che funzionano con carichi pesanti o in ambienti ad alta temperatura.

Il vantaggio della ventilazione esterna è che puoi controllare il flusso d'aria in modo più preciso. È possibile regolare la velocità della ventola esterna per adattarla ai requisiti di raffreddamento del motore. Tuttavia, questa configurazione è più complessa e potrebbe costare di più per l'installazione e la manutenzione.

2. Liquido - Raffreddamento

Il raffreddamento a liquido è un'altra opzione per il raffreddamento dei motori dei ventilatori trifase. Invece di utilizzare l'aria, utilizza un liquido, solitamente acqua o una miscela di acqua e glicole, per assorbire il calore dal motore.

In un sistema di raffreddamento a liquido, sono presenti tubi o canali integrati nell'alloggiamento del motore. Il liquido circola attraverso questi canali, assorbendo il calore dal motore mentre scorre. Il liquido riscaldato passa quindi ad uno scambiatore di calore, dove rilascia il calore nell'aria circostante o in un altro mezzo di raffreddamento.

Uno dei principali vantaggi del raffreddamento a liquido è l'elevata efficienza di trasferimento del calore. I liquidi possono assorbire più calore dell'aria, quindi possono raffreddare il motore in modo più efficace, soprattutto nelle applicazioni in cui il motore genera una grande quantità di calore.

Tuttavia, i sistemi di raffreddamento a liquido sono più complessi e costosi. Richiedono una pompa per far circolare il liquido, uno scambiatore di calore e un serbatoio per trattenere il liquido di raffreddamento. Esiste anche il rischio di perdite, che possono danneggiare il motore se non vengono risolte rapidamente. NostroMotore del ventilatore a pressione negativapuò essere personalizzato con un sistema di raffreddamento a liquido per applicazioni pesanti.

3. Tubi di calore

I tubi di calore sono una tecnologia relativamente nuova nel campo del raffreddamento dei motori. Un tubo termico è un tubo sigillato che contiene una piccola quantità di liquido, generalmente acqua o ammoniaca. Un'estremità del tubo di calore è in contatto con il motore (l'estremità dell'evaporatore) e l'altra estremità è collegata a un dissipatore di calore (l'estremità del condensatore).

Quando il motore si riscalda, il liquido nell'estremità evaporatore del tubo termico assorbe il calore ed evapora. Il vapore poi viaggia verso l'estremità del condensatore, dove rilascia il calore e si condensa nuovamente in un liquido. Il liquido ritorna quindi all'estremità dell'evaporatore per gravità o azione capillare.

I tubi di calore sono molto efficienti nel trasferire il calore perché si basano sul cambiamento di fase del liquido. Possono trasferire una grande quantità di calore con una differenza di temperatura minima tra l'evaporatore e il condensatore.

Tuttavia, i tubi di calore possono essere costosi da produrre e potrebbero non essere adatti a tutti i tipi di motori. Ma per le applicazioni ad alte prestazioni in cui lo spazio è limitato ed è richiesto un raffreddamento efficiente, i tubi di calore possono essere un’ottima soluzione. Dai un'occhiata al nostroMotore Elettrico Per Ventilatoriper vedere se un sistema di raffreddamento a tubi di calore potrebbe funzionare per le tue esigenze.

4. Fattori che influenzano la scelta del metodo di raffreddamento

Quando si sceglie un metodo di raffreddamento per un motore di ventola trifase, è necessario considerare diversi fattori.

Potenza nominale

I motori con potenze nominali più elevate generano più calore, quindi generalmente richiedono metodi di raffreddamento più efficienti. Ad esempio, un motore di piccola potenza può andare bene con il raffreddamento ad aria autoventilato, mentre un motore di alta potenza potrebbe necessitare di raffreddamento a liquido o di un sistema di tubi di calore.

Ambiente operativo

Anche l’ambiente in cui opera il motore gioca un ruolo importante. Se il motore si trova in un ambiente caldo, polveroso o umido, avrà bisogno di un sistema di raffreddamento più robusto. Ad esempio, in un ambiente desertico, un sistema di raffreddamento a liquido potrebbe essere più efficace del raffreddamento ad aria perché l’aria ambiente è già calda e potrebbe non essere in grado di portare via molto calore.

Vincoli di spazio

Un altro fattore è lo spazio disponibile per il motore e il suo sistema di raffreddamento. Alcuni sistemi di raffreddamento, come i sistemi di raffreddamento a liquido e quelli a tubi di calore, richiedono più spazio rispetto ai sistemi di raffreddamento ad aria. Se lo spazio è limitato, potrebbe essere necessario scegliere un metodo di raffreddamento più compatto.

Conclusione

Come puoi vedere, sono disponibili diversi metodi di raffreddamento per i motori dei ventilatori trifase, ciascuno con i propri vantaggi e svantaggi. In qualità di fornitore, comprendiamo l'importanza di scegliere il giusto metodo di raffreddamento per la vostra specifica applicazione. Che tu abbia bisogno di un semplice motore raffreddato ad aria o di un sistema più complesso con raffreddamento a liquido o a tubi di calore, possiamo aiutarti a trovare la soluzione perfetta.

Se stai cercando un motore per ventola trifase e desideri discutere il metodo di raffreddamento migliore per le tue esigenze, non esitare a contattarci. Siamo qui per rispondere a qualsiasi domanda tu possa avere e aiutarti a prendere una decisione informata. Contattaci oggi per avviare il processo di approvvigionamento e lavoriamo insieme per trovare il motore ideale per il tuo progetto!

Riferimenti

• "Manuale del motore elettrico", terza edizione, di Arnold, E. e Asher, G.
• "Raffreddamento e ventilazione del motore" della IEEE Industry Applications Society.
